海水淡化膜处理设备
工作原理
能量回收装置基于压力交换原理，将高压浓盐水的能量传递给进料海水。
能量回收基本原理
压力交换
高压浓盐水与进料海水在压力交换器中直接接触，将压力传递给进料海水。
能量转换
通过叶轮或活塞等装置，将高压浓盐水的动能转化为机械能，再驱动进料海水增压。
连续回收过程
系统不断循环，实现连续稳定的能量回收，降低整体能耗。
能量回收装置类型

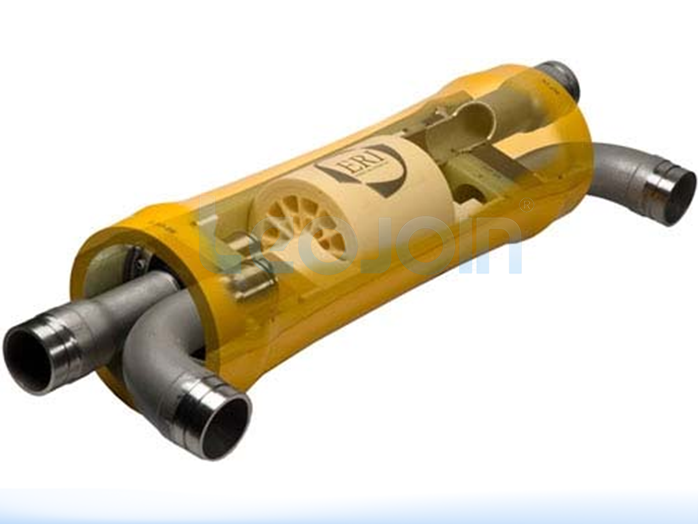

压力交换器
采用直接接触式压力交换原理，能量回收效率高，适用于大型海水淡化项目。
材质
陶瓷、不锈钢等
应用场景
大型海水淡化厂
涡轮能量回收装置
通过涡轮机将高压浓盐水的能量转化为电能，结构简单，维护方便。
材质
碳钢、合金钢等
应用场景
中小型海水淡化系统
活塞式能量回收装置
利用活塞的往复运动实现压力传递，能量回收效率较高，适用于特定工况。
材质
铸铁、铝合金等
应用场景
对能量回收效率要求较高的项目
结构组成
能量回收装置由多个核心组件构成，协同实现高效稳定的能量回收。
压力交换器
设备的核心部件，实现高压浓盐水与进料海水的压力交换。
- 材质：陶瓷、不锈钢等
- 形式：旋转式、往复式
- 压力范围：5-10 MPa
涡轮能量回收装置
将高压浓盐水的能量转化为电能，为系统提供动力。
- 类型：轴流式、径流式
- 材质：碳钢、合金钢等
- 功率范围：10-1000 kW
活塞式能量回收装置
利用活塞的往复运动实现能量回收。
- 材质：铸铁、铝合金等
- 行程：100-500 mm
- 频率：1-10 Hz
辅助设备与控制系统
能量回收装置通常需要配套辅助设备和控制系统，确保设备的稳定运行和能量回收效率。
过滤器
去除海水中的杂质，保护设备部件
传感器
实时监测设备运行参数，如压力、流量等
控制系统
根据传感器数据自动调节设备运行，提高能量回收效率
选型核心参数
科学选择能量回收装置需综合考虑多项技术参数，确保设备与水质条件和处理需求匹配。
水质相关参数
基础指标含盐量
影响能量回收装置的性能和效率，需根据实际情况选择合适的设备。
典型海水含盐量
3.2-3.7%
适用含盐量范围
2-5%
水温
影响设备的材料性能和能量回收效率，过高或过低的水温需特殊设计。
最佳运行温度
20-25°C
允许温度范围
5-40°C
pH值
影响设备的耐腐蚀性能，需控制在设备材料允许的范围内。
常规范围
6-9
特殊设备耐受范围
2-12
微生物指标
海水中的微生物可能导致设备堵塞和腐蚀，需预处理控制。
细菌去除率
≥99.99%
预处理要求
杀菌消毒
悬浮物（SS）
过高的悬浮物会加速设备磨损和堵塞，需前级过滤降低浓度。
进水要求
≤100 mg/L
前处理方式
砂滤/自清洗过滤
目标产水水质
能量回收装置需满足后续工艺要求，确保系统稳定运行。
含盐量要求
≤0.5%
浊度要求
≤0.2 NTU
设备性能参数
核心指标| 参数 | 定义 | 典型值 | 选型影响 |
|---|---|---|---|
|
能量回收率
|
设备回收能量与输入能量的比值
|
≥90%
|
决定设备的节能效果，越高越好
|
|
处理规模
|
设备单位时间的处理水量
|
10-10,000 m³/d
|
决定设备的大小和成本，需匹配项目需求
|
|
工作压力
|
设备正常运行所需的压力
|
5-10 MPa
|
影响设备的材质和结构设计，需根据实际情况选择
|
|
流量范围
|
设备能够稳定处理的流量范围
|
10-1000 m³/h
|
需与系统的流量需求相匹配
|
