工作原理
气浮处理技术基于气泡与悬浮颗粒的附着原理，通过产生微小气泡使水中的悬浮颗粒上浮到水面，从而实现固液分离
气浮基本原理
气泡产生
通过不同的方式产生微小气泡，如加压溶气、射流、电解等。
颗粒附着
微小气泡与水中的悬浮颗粒接触并附着，形成气 - 固或气 - 液复合体。
上浮分离
气 - 固或气 - 液复合体在浮力作用下上浮到水面，通过刮渣装置将浮渣去除，实现固液分离。
气浮设备技术类型
竖流式气浮机
废水从设备底部进入，向上流动，微小气泡与悬浮颗粒在上升过程中接触并附着，浮渣从顶部排出，清水从侧面流出。具有占地面积小、处理效率高的特点。
材质
碳钢、不锈钢等
应用场景
中小型废水处理项目
技术优势：
- 水力停留时间短，一般为15-30分钟
- 溶气利用率高，可达90%以上
- 可采用多级串联设计，提高处理效果

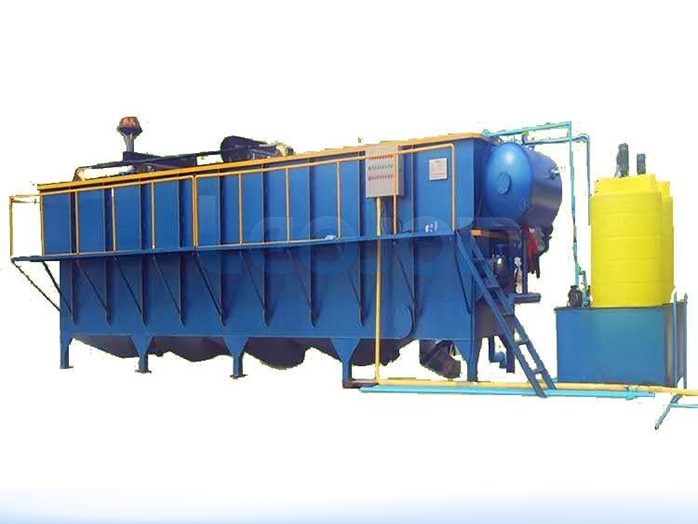

平流式气浮机
废水从设备一端进入，水平流动，微小气泡与悬浮颗粒在水平方向上接触并附着，浮渣从水面刮除，清水从另一端流出。结构简单、运行稳定。
材质
碳钢、不锈钢等
应用场景
大型废水处理项目
技术优势：
- 处理量大，单台设备处理能力可达500m³/h
- 结构简单，维护方便，故障率低
- 对水质水量变化适应性强
高效浅层式气浮机
采用浅池理论和零速原理，使废水在浅层池中快速完成固液分离。具有停留时间短、处理效率高、占地面积小的优点。
材质
碳钢、不锈钢等
应用场景
对处理效率和占地面积要求较高的项目
技术优势：
- 停留时间仅需3-5分钟，处理效率提高3-5倍
- 占地面积比传统气浮机减少50%以上
- 采用旋转布水方式，布水均匀，无死角
涡凹气浮机
通过涡凹曝气机在水中产生大量微小气泡，使悬浮颗粒上浮。具有结构紧凑、操作简单、能耗低的特点。
材质
碳钢、不锈钢等
应用场景
含油废水、印染废水等处理
技术优势：
- 无需压力溶气罐、空压机等设备，能耗降低30%以上
- 产生气泡直径为20-40μm，浮渣浓度高
- 可直接处理高浓度废水，抗冲击负荷能力强
微浮选气浮机
利用微泡发生器产生微小气泡，对细微颗粒和胶体物质有较好的去除效果。具有处理精度高、适应性强的优点。
材质
碳钢、不锈钢等
应用场景
对出水水质要求较高的项目
技术优势：
- 产生气泡直径小于10μm，比表面积大，吸附能力强
- 对SS、油类、藻类等去除率可达95%以上
- 可配备智能控制系统，实现精准加药和运行监控
电絮凝气浮机
通过电解产生金属离子和微小气泡，金属离子水解形成絮凝剂，与微小气泡共同作用实现固液分离。具有处理效果好、能去除多种污染物的特点。
材质
碳钢、不锈钢等
应用场景
高浓度有机废水、重金属废水等处理
技术优势：
- 同时具有气浮、絮凝、氧化、还原等多种功能
- 对重金属、磷、色度等去除效果显著
- 无需添加化学药剂，减少二次污染
结构组成
气浮处理设备由多个核心组件构成，协同实现高效稳定的废水预处理
气浮池
设备的核心部件，是废水进行气浮处理的场所，提供足够的停留时间和空间，使气泡与悬浮颗粒充分接触并上浮。
- 材质：碳钢、不锈钢、混凝土等
- 形式：竖流式、平流式、浅层式等
设计参数：
- 表面负荷：3-10m³/m²·h
- 有效水深：1.5-3.0m
- 长宽比：一般为2-4
溶气系统
为气浮处理提供微小气泡，通常包括溶气罐、空压机、水泵等设备，通过加压将空气溶解在水中，然后在减压条件下释放出微小气泡。
- 类型：加压溶气、射流溶气等
- 材质：碳钢、不锈钢等
技术参数：
- 溶气压力：0.3-0.6MPa
- 溶气效率：≥80%
- 释气率：≥90%
刮渣系统
将上浮到水面的浮渣刮除，保持气浮池水面的清洁，确保气浮处理效果。通常包括刮渣机、排渣槽等设备。
- 类型：链条式、行车式等
- 材质：碳钢、不锈钢等
性能指标：
- 刮渣速度：1-3m/min
- 排渣含水率：≤95%
- 驱动功率：根据池宽确定
预处理系统与辅助设备
气浮处理设备通常需要配套预处理系统，包括格栅、调节池、絮凝剂投加装置等单元，以去除废水中的大颗粒杂质、调节水质水量、促进悬浮颗粒的凝聚，保护气浮设备免受损坏。
格栅
去除大颗粒悬浮物，保护后续设备
栅条间隙：1-5mm
过栅流速：0.6-1.0m/s
调节池
调节水质水量，保证气浮处理的稳定性
停留时间：4-8h
有效水深：4-6m
絮凝剂投加装置
投加絮凝剂，促进悬浮颗粒的凝聚
投加量：5-50mg/L
混合时间：10-30s
选型核心参数
科学选择气浮处理设备需综合考虑多项技术参数，确保设备与水质条件和处理需求匹配
水质相关参数
基础指标浊度
反映废水中悬浮颗粒的含量，是气浮设备设计的重要指标。
典型废水浊度
≤500 NTU
气浮进水要求
≤200 NTU
水温
影响气泡的产生和稳定性，过高或过低的水温需特殊设计。
最佳运行温度
20 - 30°C
允许温度范围
5 - 40°C
pH值
影响悬浮颗粒的表面电荷和絮凝效果，需控制在合适的范围内。
常规范围
6 - 9
特殊情况耐受范围
4 - 10
微生物指标
废水中的细菌、藻类等微生物会影响气浮效果，需预处理控制。
细菌去除率
≥90%
预处理要求
杀菌消毒
悬浮物（SS）
过高的悬浮物会影响气浮效果，需前级过滤降低浓度。
进水要求
≤500 mg/L
前处理方式
格栅、沉淀等
目标产水水质
气浮产水需满足后续工艺要求。
浊度要求
≤50 NTU
悬浮物含量要求
≤100 mg/L
设备性能参数
核心指标| 参数 | 定义 | 典型值 | 选型影响 |
|---|---|---|---|
|
处理规模
|
设备单位时间的处理水量
|
1 - 1000 m³/d
|
决定设备的尺寸和配置，需匹配项目需求
|
|
溶气压力
|
溶气系统的工作压力
|
0.3 - 0.6 MPa
|
影响气泡的产生和大小，需根据水质和处理要求选择
|
|
气水比
|
溶气水中空气与水的体积比
|
0.03 - 0.1
|
影响气浮效果，需根据水质和处理要求调整
|
|
停留时间
|
废水在气浮池中的停留时间
|
10 - 30 min
|
影响气浮效果和设备处理能力，需根据水质和处理要求确定
|
