物理处理设备
工作原理
吸泥机基于虹吸或泵吸原理，实现对污水初沉池底部污泥的有效收集
吸泥基本原理
虹吸原理
利用虹吸现象，使池底污泥在压差作用下通过吸泥管被吸入排泥系统。
泵吸原理
通过水泵产生的吸力，将池底污泥吸入排泥管道。
连续吸泥过程
系统通过持续运行，实现连续稳定的污泥收集过程。
吸泥机技术类型

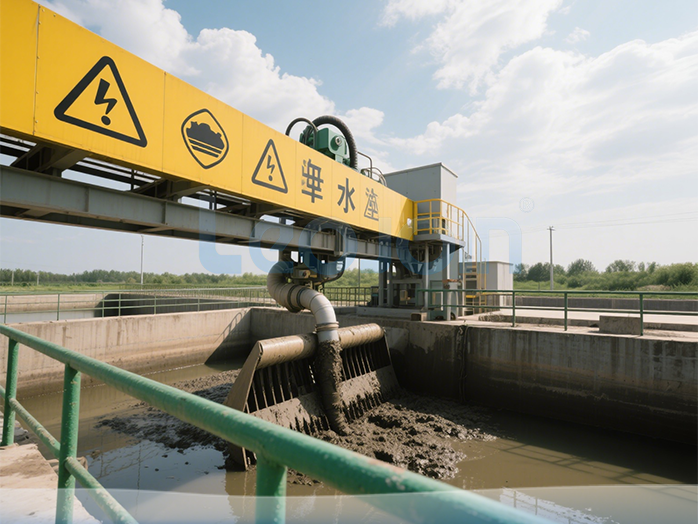

桁车式吸泥机
由桁车带动吸泥装置在池面上移动，适用于大型初沉池。
材质
碳钢、不锈钢等
应用场景
大型污水初沉池
周边传动吸泥机
通过周边传动装置带动吸泥臂旋转，适用于圆形初沉池。
材质
碳钢、不锈钢等
应用场景
圆形污水初沉池
中心传动吸泥机
以中心为支点，吸泥装置绕中心旋转，适用于中小型圆形初沉池。
材质
碳钢、不锈钢等
应用场景
中小型圆形污水初沉池
结构组成
吸泥机由多个核心组件构成，协同实现高效稳定的污泥收集
吸泥装置
设备的核心部件，负责直接吸取池底污泥。
- 材质：碳钢、不锈钢等
- 形式：管式、板式等
传动装置
为吸泥机提供动力，确保其正常运行，通常采用电机、减速机等设备。
- 类型：电机、减速机等
- 材质：铸铁、铸钢等
控制系统
实现设备的自动化运行和监控，实时调节参数并提供故障报警功能，确保系统安全高效。
- 传感器：液位、流量等
- 功能：自动启停、调速等
- 界面：触摸屏、远程监控
辅助设备
吸泥机通常需要配套一些辅助设备，如排泥管道、污泥泵等，以确保污泥能够顺利排出。
排泥管道
用于输送污泥至指定地点
污泥泵
提供污泥输送动力
选型核心参数
科学选择吸泥机需综合考虑多项技术参数，确保设备与水质条件和处理需求匹配
水质相关参数
基础指标污泥浓度
反映初沉池中污泥的含量，是吸泥机设计的重要指标。
典型污泥浓度
≤5000 mg/L
吸泥机适用范围
≤10000 mg/L
水温
影响吸泥机的运行效率和使用寿命，过高或过低的水温需特殊设计。
最佳运行温度
10-30°C
允许温度范围
0-40°C
pH值
影响设备的耐腐蚀性，需控制在设备材料允许的范围内。
常规范围
6-9
特殊设备耐受范围
2-12
设备性能参数
核心指标| 参数 | 定义 | 典型值 | 选型影响 |
|---|---|---|---|
|
处理规模
|
设备单位时间的吸泥量
|
10-1000 m³/d
|
决定设备的规格和功率，需匹配项目需求
|
|
运行速度
|
吸泥机的移动或旋转速度
|
0.5-3 m/min
|
影响吸泥效率和效果，需根据池型和污泥情况选择
|
|
功率
|
设备运行所需的功率
|
5-50 kW
|
影响能耗和运行成本，需根据处理规模选择
|
